Compact XL 170 IP54 24W 3CCT WH

Compact XL Alasvalo 24W 3000/3500/4000K 3350lm Avauskulma Keskileveä säde 20-40°; Ei him; IP54; IK03; SL II; L70B50 100000h; LED, kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x2.5mm²; Kotelo al; Väri val; Suojus Läpinäkyvä muovi; C16 maks. 35

Compact XL on monipuolinen ja laadukas alasvalosarja, joka luo kirkasta ja tasaisesti jakautuvaa valoa. Mallisto on suunniteltu julkisiin tiloihin, kuten aulatiloihin ja käytäville sekä erityisesti toimistoihin ja oppilaitoksiin. Valaisimet on suunniteltu niin, että ne aiheuttavat mahdollisimman vähän kiusahäikäisyä, ja niiden UGR-arvo on alle 19. Valaisin soveltuu erinomaisesti myös saneerauskohteisiin. Sarja tarjoaa neljä eri kokoista valaisinta, mukaan lukien PIR-mallin. Tehon ja värilämpötilan voi valita useasta vaihtoehdosta. Voit valita kolmesta eri perusväristä tilaasi sopivat mallit. Lisäksi projektikohtaisesti saatavana runkovärit RAL-Classic -sarjasta. Valaisimet ovat erittäin energiatehokkaita ja pitkäikäisiä, ja niillä on hyvä lm/w-suhde. Lisätarvikkeena on saatavana sovituskehyksiä.

Koodi

4146961

  • Three year extended warranty
  • Expert airam 247 support
  • Fast and reliable delivery
Lisää suosikkeihin Lisää suosikkeihin

Tuotteen yleiskuvaus

Runko ja kupu alumiinia, linssit muovia.

Valkoinen RAL 9010.

Suojausluokka II.

Uppoasennus kattoon.

Ketjutettavissa 3 x 1,5/2,5 mm2, Pir-malli 4 x 1,5/2,5 mm2.

Asennuskorkeus 2–5 m.

Kiinteä led, teho ja lumen vaihdettavissa valaisimesta.

170 mm: 18 W 2700 lm, 20 W 3000 lm, 22 W 3300 lm, 24 W 3350 lm.

Värilämpötilat 3000 K, 3500 K ja 4000 K, vaihdettavissa valaisimesta. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

IP20/IP54.

IK03.

On/off ja Dali.

Käyttöympäristön lämpötila 0 … 25 °C.

Hyötyelinikä L80 100 000 h (Ta25°C).

Virtalähteen elinikä 50 000 h.

Tekniset yksityiskohdat

Koodit ja nimet
Airam-koodi
A1EMB2
GTIN
6435200307002
Yleisnimi
Alasvalo
Tuotesarja
Compact XL
Tekninen nimi
170 IP54 24W 3CCT WH
Asennus
Soveltuu uppoasennukseen
Kyllä
Soveltuu pinta-asennukseen
Ei
Seinäasennus
Ei
Soveltuu ripustettavaksi
Ei
Kattoasennus
Kyllä
Soveltuu orsiasennukseen
Ei
Soveltuu maa-/lattia-asennukseen
Ei
Soveltuu kosketinkiskoasennukseen
Ei
Soveltuu kiinnikeasennukseen
Ei
Soveltuu matalajännite kaapelijärjestelmiin
Ei
Kotelointiluokka (IP), takasivu
IP20
Kotelointiluokka (IP), edestä
IP54
Hätätoimintojen valvontajärjestelmä
Ei ole
Kaapelointitapa
Soveltuu läpijohdotukseen
Napojen lukumäärä
3
Johtimen poikkipinta-ala (mm²)
2,50
Liitettävien johtimien poikkipinta-ala (min) (mm²)
1,50
Liitettävien johtimien poikkipinta-ala (max) (mm²)
2,50
Kytkentätapa
Krimppaus
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
21
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
35
Soveltuu päätetyöskentelyyn
Kyllä
Rakenne
Suunnattavuus
Ei suunnattavissa
Valonlähteen tyyppi
LED, kiinteä
Sisältää valonlähteen
Kyllä
Lamppujen/moduulien lukumäärä
1
Lampunpidin
Muu
Kotelon/suojuksen materiaali
Alumiini
Pinnan suojaus
Pinnoitettu jauhemaalauksella
Rungon väri
Valkoinen
Suojuksen materiaali
Läpinäkyvä muovi
Harjattu pinta
Ei
Sisältää ohjauslaitteen
Kyllä
Vaihdettava liitäntälaite
Kyllä
Heijastin
Korkeakiiltoinen
Heijastimen väri
Hopea
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
D
Sisältää 2019/2020/EU:n mukaisia tuotteita
Kyllä
Varavoimajärjestelmä
Ei ole
Integroitu varateholähde
Ei
Himmennys ja ohjaus
Sisältää liiketunnistimen
Ei
Sisältää läsnäolotunnistimen
Ei
Himmennettävä
Ei
Himmennys 0-10 V
Ei
Himmennys 1-10 V
Ei
Himmennys DALI-2
Ei
Himmennys DALI
Ei
Himmennys DMX
Ei
Himmennys DSI
Ei
Himmennys potentiometri
Ei
Himmennys LineSwitch
Ei
Himmennys valmistajakohtainen
Ei
Himmennys verkkovirtamodulaatio
Ei
Himmennys nousevan reunan ohjaus
Ei
Himmennys laskevan reunan ohjaus
Ei
Himmennys ohjelmoitavissa
Ei
Himmennys RF
Ei
Himmennys Sine Wave Reduction
Ei
Himmennys Zigbee
Ei
Painonappihimmennys
Ei
Ilman himmennystoimintoa
Kyllä
Vakiovalovirta-ohjaus (CLO)
Ei
IFTTT-tuki
Ei
Apple HomeKit -yhteensopiva
Ei
Bluetooth -ohjattava
Ei
Google Assistant -yhteensopiva
Ei
Yhteensopiva Casambi-järjestelmän kanssa
Ei
Amazon Alexa -yhteensopiva
Ei
Sähkötekniset tiedot
Jännitetyyppi
AC
Nimellisjännitealue (min) (V)
220
Nimellisjännitealue (max) (V)
240
Nimellisvirta (min) (mA)
450
Nimellisvirta (max) (mA)
600
Liitäntälaitteen tyyppi
Vakiovirtaohjattu LED- liitäntälaite
Kokonaisharmoninen särö (THD) (%)
10
Kokonaisharmoninen särö (THD)
10
Soveltuu lampputeholle (min) (W)
18
Soveltuu lampputeholle (max) (W)
24
Järjestelmän enimmäisteho (W)
24
Valaisimen valotehokkuus (min) (lm/W)
150
Valaisimen valotehokkuus (max) (lm/W)
150
Tehokerroin
0,90
Valaisimen tehokkuus (lm/W)
150

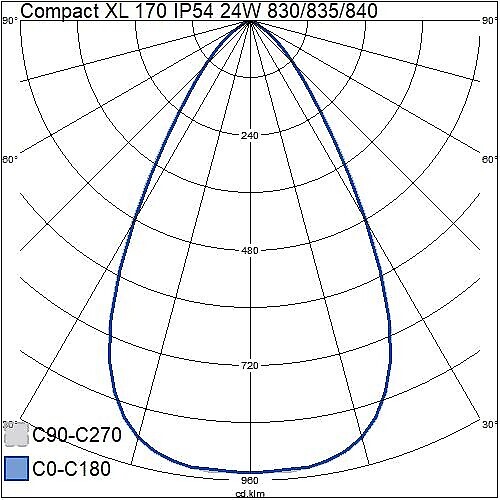

Valotekniset tiedot
Valonjako
Heijastin
Valon jakautuminen (symmetrinen/epäsymmetrinen)
Symmetrinen
Avauskulma (määritelty alue)
Keskileveä säde 20-40°
Valon suunta (suora/epäsuora)
Suora
Valon väri (alphanumeric)
Valkoinen
Värilämpötila (min) (K)
3000
Värilämpötila (max) (K)
4000
Säädettävä värilämpötila
Portaittain
Valovirta (min) (lm)
2700
Valovirta (max) (lm)
3350
Valaisimen mitoitettu valovirta (lm)
3350
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
2700
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
3350
Säädettävä valovirta (lumen)
portaittain
Välkyntä-arvo Pst LM
1
Säädettävä valonjako
ei
Stroboskooppi-ilmiön mitta-arvo SVM
0,40
Fotobiologinen turvallisuus EN 62471
RG0
Värin konsistenssi (MacAdamin ellipsi)
SDCM3
Häikäisyarvo (UGR)
19
Elinikä ja suorituskyky
Valaisimen elinikä L70B50 Ta=25 °C (h)
100000
Valaisimen elinikä L80B50 Ta=25 °C (h)
75000
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
95
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
90
Valovirran pysyvyys, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
80
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
5
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
5
Vikaantumisosuus, keskim. käyttöikä 100 000 h, ympäristölämpötila 25 °C
10
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
0
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
25

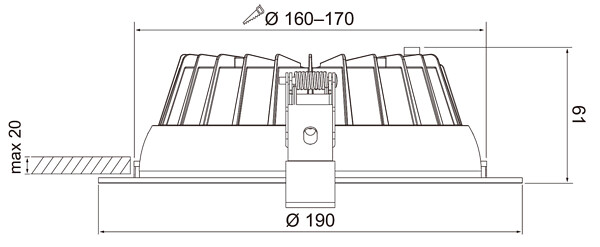

Mitat
Pituus (mm)
190
Leveys (mm)
190
Korkeus/syvyys (mm)
55
Ulkohalkaisija (mm)
190
Upotuspituus (mm)
53
Upotusleveys (mm)
170
Rakenteellinen upotussyvyys (mm)
170
Asennuskorkeus (min) (mm)
2000
Asennuskorkeus (max) (mm)
5000
Upotushalkaisija (min) (mm)
160
Upotushalkaisija (max) (mm)
170

Lisävarusteet

Compact XL sovituskehys 170/210 WH
