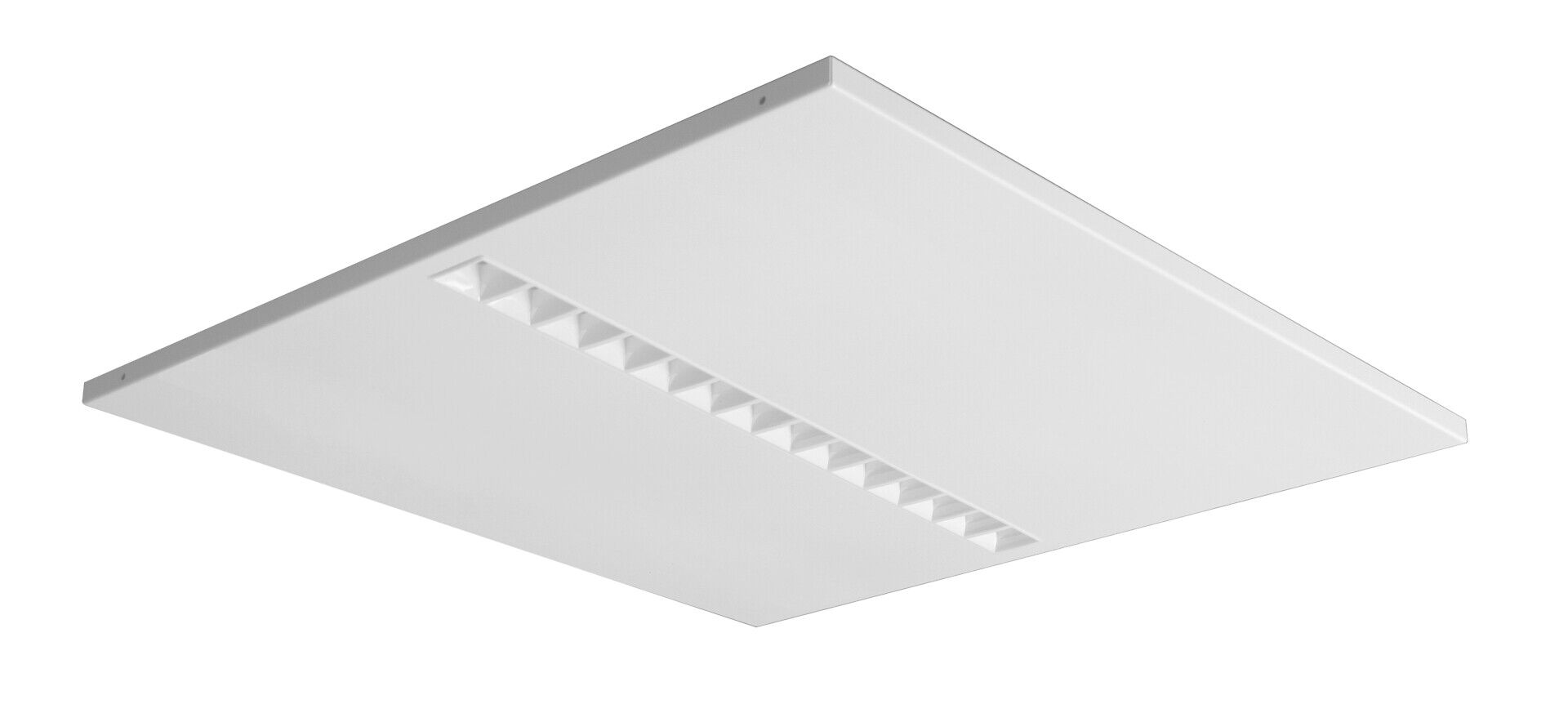

Ebba IP20 22W/830 1WH 80D WH

Ebba Moduulivalaisin 22W 3000K 3000lm Ei him; IP20; SL I; L70B50 100000h; LED kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo Teräs; Väri val

Minimalistisesti muotoiltu moduulivalaisin toimistoihin ja muihin julkisiin tiloihin. Valaisin sulautuu saumattomasti kattorakenteeseen ja muodostaa visuaalisesti harmonisen kokonaisuuden upotetun, häikäisemättömän linssioptiikan ansiosta. Mustalla heijastimella varustetut mallit (UGR<16) soveltuvat erityisen hyvin päätetyöskentelyyn. Valkoisella heijastimella varustetut UGR<19 mallit soveltuvat käytäviin ja odotustiloihin. Uppoasennus T-listakattoon tai lisävarustein levykattoon. Uppoasennuskehys ja pinta-asennuskehys saatavana lisätarvikkeina.

Koodi

4245363

  • Three year extended warranty
  • Expert airam 247 support
  • Fast and reliable delivery
Lisää suosikkeihin Lisää suosikkeihin

Tuotteen yleiskuvaus

Runko terästä, heijastin polykarbonaattia, linssit akryylia.

Valkoinen runko RAL 9003, heijastin valkoinen RAL 9003 tai musta RAL 9005.

Suojausluokka II.

Uppoasennus T-listakattoon, lisävarustein levykattoon tai pinta-asennus.

Soveltuu ketjutettavaksi 5 x 2 ,5 mm2.

Asennuskorkeus 2–4 m.

Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

IP20.

Kiinteä led 22–42 W / 2600–6100 lm.

Vakiovalikoimassa on/off- ja Dali-2-mallit.

Käyttöympäristön lämpötila 0 … 25 °C.

Hyötyelinikä L70 100 000 h (Ta25°C).

Hyötyelinikä L80 80 000 h (Ta25°C).

Virtalähteen elinikä 50 000 h.

Lisätarvikkeet: pinta-asennuskehys (4289973) ja yleisuppoasennuskehys (4297811).

WH = valkoinen, DA2 = Dali-2.

1WH 80D = valkoinen heijastin, yksi valoviiva.

2WH 80D = valkoinen heijastin, kaksi valoviivaa.

1BK 80D = musta heijastin, yksi valoviiva.

2BK 80D = musta heijastin, kaksi valoviivaa.

Projektikohtaisesti saatavana Casambi-, ActiveAhead- Philips SR-, 1-10 V, Switch Dim ja Tunable White-ratkaisuina. Tuote on mahdollista tilata mustalla rungolla RAL 9005 ja suorakaiteen muotoisena mallina (296 x 1196 mm). Tilauksesta CRI > 90. Värilämpötiloissa on vaihtoehtoina myös 2700 K ja 5700 K. Mahdollista tilata 11 W / 1250–1400 lm. Saatavana erilaisilla liitosjohtoratkaisuilla.

Tekniset yksityiskohdat

Koodit ja nimet
Airam-koodi
D2EBAA
GTIN
6435200268457
Yleisnimi
Moduulivalaisin
Tuotesarja
Ebba
Tekninen nimi
IP20 22W/830 1WH 80D WH
Asennus
Soveltuu ripustettavaksi
Ei
Seinäasennus
Ei
Kattoasennus
Kyllä
Soveltuu uppoasennukseen
Kyllä
Soveltuu pinta-asennukseen
Kyllä
Soveltuu jonoasennukseen
Ei
Soveltuu kiinnikeasennukseen
Ei
Soveltuu päätetyöskentelyyn
Kyllä
Kotelointiluokka (IP), takasivu
IP20
Kotelointiluokka (IP), edestä
Muu
Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
83
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
80
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
136
Soveltuu turvavalaistukseen
Ei
Hätätoimintojen valvontajärjestelmä
Ei ole
Kaapelointitapa
Soveltuu läpijohdotukseen
Napojen lukumäärä
5
Johtimen poikkipinta-ala (mm²)
2,50
Kytkentätapa
Pistokepuristin / jousiliitin
Liitettävien johtimien poikkipinta-ala (min) (mm²)
1,50
Liitettävien johtimien poikkipinta-ala (max) (mm²)
2,50
Rakenne
Sisältää asennustarvikkeet
Kyllä
Valonlähteen tyyppi
LED, kiinteä
Sisältää valonlähteen
Kyllä
Lamppujen/moduulien lukumäärä
1
Lampunpidin
Muu
Kotelon/suojuksen materiaali
Teräs
Kotelon pintakäsittely
Pinnoitettu jauhemaalauksella
Rungon väri
Valkoinen
Suojuksen materiaali
Läpinäkyvä muovi
Häikäisysuojan tyyppi
Korkeakiiltoinen
Sisältää ohjauslaitteen
Kyllä
Vaihdettava liitäntälaite
Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
D
Sisältää 2019/2020/EU:n mukaisia tuotteita
Kyllä
Varavoimajärjestelmä
Ei ole
Integroitu varateholähde
Ei
Tuuletusaukot
Ei
Sähkötekniset tiedot
Jännitetyyppi
AC
Nimellisjännitealue (min) (V)
220
Nimellisjännitealue (max) (V)
240
Nimellisvirta (min) (mA)
500
Nimellisvirta (max) (mA)
500
Liitäntälaitteen tyyppi
Vakiovirtaohjattu LED- liitäntälaite
Soveltuu lampputeholle (min) (W)
22
Soveltuu lampputeholle (max) (W)
22
Valaisimen valotehokkuus (min) (lm/W)
136
Valaisimen valotehokkuus (max) (lm/W)
136
Järjestelmän enimmäisteho (W)
22
Valaisimen tehokkuus (lm/W)
136
Tehokerroin
0,90
Kokonaisharmoninen särö (THD) (%)
10
Kokonaisharmoninen särö (THD)
10
Himmennys ja ohjaus
Himmennettävä
Ei
Himmennys 0-10 V
Ei
Himmennys 1-10 V
Ei
Himmennys DALI
Ei
Himmennys DALI-2
Ei
Himmennys DMX
Ei
Himmennys DSI
Ei
Himmennys LineSwitch
Ei
Himmennys valmistajakohtainen
Ei
Himmennys verkkovirtamodulaatio
Ei
Himmennys nousevan reunan ohjaus
Ei
Himmennys laskevan reunan ohjaus
Ei
Himmennys ohjelmoitavissa
Ei
Himmennys potentiometri
Ei
Himmennys RF
Ei
Himmennys Sine Wave Reduction
Ei
Himmennys Zigbee
Ei
Painonappihimmennys
Ei
Ilman himmennystoimintoa
Kyllä
Sisältää läsnäolotunnistimen
Ei
Sisältää liiketunnistimen
Ei
Vakiovalovirta-ohjaus (CLO)
Ei
Bluetooth -ohjattava
Ei
Yhteensopiva Casambi-järjestelmän kanssa
Ei
Apple HomeKit -yhteensopiva
Ei
Google Assistant -yhteensopiva
Ei
Amazon Alexa -yhteensopiva
Ei
IFTTT-tuki
Ei

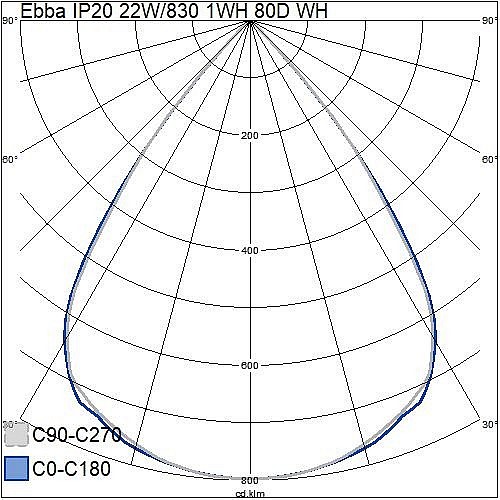

Valotekniset tiedot
Valonjako
Polttopistelinssi
Valon jakautuminen (symmetrinen/epäsymmetrinen)
Symmetrinen
Avauskulma (määritelty alue)
Leveä säde 40-80°
Värin konsistenssi (MacAdamin ellipsi)
SDCM3
Valon suunta (suora/epäsuora)
Suora
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
3000
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
3000
Valon väri (alphanumeric)
Valkoinen
Valaisimen mitoitettu valovirta (lm)
3000
Värilämpötila (min) (K)
3000
Värilämpötila (max) (K)
3000
Fotobiologinen turvallisuus EN 62471
RG0
Häikäisyarvo (UGR)
19
Säädettävä värilämpötila
Ei
Säädettävä valovirta (lumen)
ei
Säädettävä valonjako
ei
Elinikä ja suorituskyky
Valaisimen elinikä L70B50 Ta=25 °C (h)
100000
Valaisimen elinikä L80B50 Ta=25 °C (h)
80000
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
90
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
85
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
5
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
5
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
0
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
25
Mitat
Leveys (mm)
596
Korkeus/syvyys (mm)
25
Pituus (mm)
596

Lisävarusteet

Plateia Q Pinta-as.kehys 600X600

Yleisuppoasennuskehys 600X600
