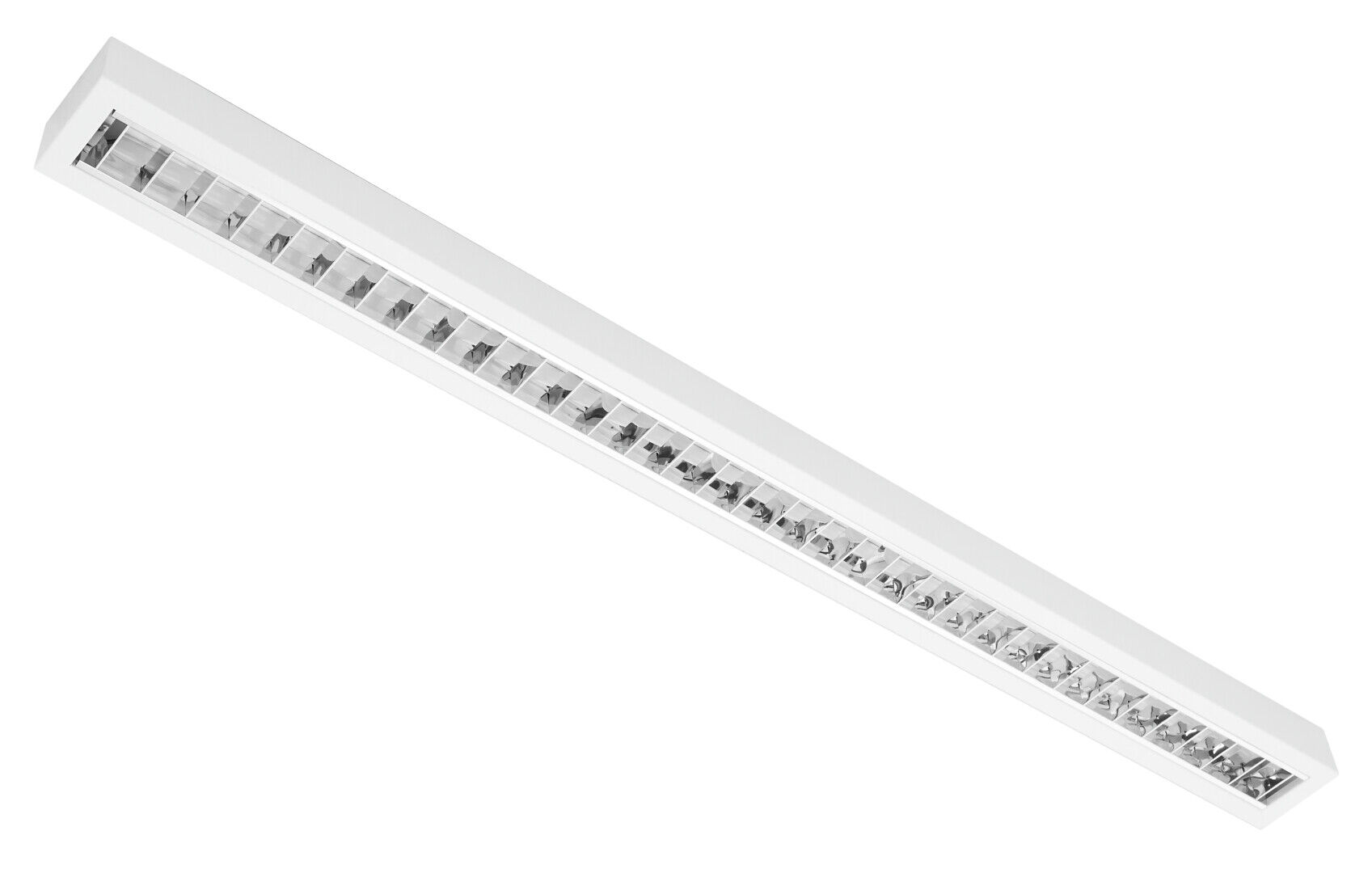

Eval IP20 33W/830 AL MA WH

Eval Pinta-/ripustusvalaisin 33W 3000K 2800lm Ei him; IP20; SL I; L70B50 100000h; LED kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x2.5mm²; Kotelo Teräs; Väri val; Suojus Opaalimuovi; C16 maks. 40

Kapealinjainen Eval valaisinsarja soveltuu toimistoihin ja muihin julkisiin tiloihin. Valaisimissa on mattapintainen häikäisysuoja. Valaisimen voi pinta-asentaa tai vaihtoehtoisesti ripustusasentaa erikseen hankittavalla vaijeriripustussarjalla (4107113). Vakiovalikoimassa on kaksi eri värilämpötilaa ja kaksi tehoa.

Koodi

4289843

  • Three year extended warranty
  • Expert airam 247 support
  • Fast and reliable delivery
Lisää suosikkeihin Lisää suosikkeihin

Tuotteen yleiskuvaus

Runko terästä, häikäisysuoja mattapintaista alumiinia.

Valkoinen, RAL 9003.

Suojausluokka I.

Ketjutettavissa, 3 x 2,5 mm2, Dali-2 mallit 5 x 2,5 mm2.

Asennuskorkeus 2–4 m.

Kiinteä led 33–51 W, 2800-4100 lm.

Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra 80.

MacAdam 3 SDCM.

IP20.

Vakiovalikoimassa on/off- ja Dali-2 mallit.

Käyttöympäristön lämpötila 0 … 25 °C.

Hyötyelinikä L70 100 000 h (Ta25°C).

Hyötyelinikä L80 65 000 h (Ta25°C).

Virtalähteen elinikä 50 000 h.

WH = valkoinen, DA2 = Dali-2, AL = alumiini, MA = matta.

Projektikohtaisesti saatavana myös Casambi-, 1-10V- ja Switch Dim-ratkaisuina sekä Tunable White-mallina. Tilauksesta CRI > 90 / Ra > 90. Saatavana myös erilaisilla liitosjohtoratkaisuilla, korkeakiiltoisella häikäisysuojalla sekä 1500 mm runkokoossa. Mahdollista tilata myös valovirtapaketti 4800 lm.

Tekniset yksityiskohdat

Koodit ja nimet
Airam-koodi
D2EVAA
GTIN
6435200211125
Yleisnimi
Pinta-/ripustusvalaisin
Tuotesarja
Eval
Tekninen nimi
IP20 33W/830 AL MA WH
Asennus
Seinäasennus
Ei
Soveltuu ripustettavaksi
Ei
Kattoasennus
Kyllä
Soveltuu uppoasennukseen
Ei
Soveltuu pinta-asennukseen
Kyllä
Soveltuu jonoasennukseen
Ei
Soveltuu päätetyöskentelyyn
Kyllä
Kotelointiluokka (IP), takasivu
IP20
Kotelointiluokka (IP), edestä
Muu
Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)
24
Enimmäismäärä valaisimia, johdonsuojakatkaisija B16
24
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16
40
Soveltuu turvavalaistukseen
Ei
Hätätoimintojen valvontajärjestelmä
Ei ole
Kaapelointitapa
Soveltuu läpijohdotukseen
Napojen lukumäärä
3
Johtimen poikkipinta-ala (mm²)
2,50
Kytkentätapa
Pistokepuristin / jousiliitin
Liitettävien johtimien poikkipinta-ala (min) (mm²)
1,50
Liitettävien johtimien poikkipinta-ala (max) (mm²)
2,50
Rakenne
Valonlähteen tyyppi
LED, kiinteä
Sisältää valonlähteen
Kyllä
Lamppujen/moduulien lukumäärä
1
Lampunpidin
Muu
Kotelon/suojuksen materiaali
Teräs
Kotelon pintakäsittely
Pinnoitettu jauhemaalauksella
Rungon väri
Valkoinen
Suojuksen materiaali
Opaalimuovi
Häikäisysuojan tyyppi
Matta
Sisältää ohjauslaitteen
Kyllä
Vaihdettava liitäntälaite
Kyllä
Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)
C
Sisältää 2019/2020/EU:n mukaisia tuotteita
Kyllä
Varavoimajärjestelmä
Ei ole
Integroitu varateholähde
Ei
Tuuletusaukot
Ei
Sähkötekniset tiedot
Jännitetyyppi
AC
Nimellisjännitealue (min) (V)
220
Nimellisjännitealue (max) (V)
240
Nimellisvirta (min) (mA)
700
Nimellisvirta (max) (mA)
700
Liitäntälaitteen tyyppi
Vakiovirtaohjattu LED- liitäntälaite
Soveltuu lampputeholle (min) (W)
33
Soveltuu lampputeholle (max) (W)
33
Valaisimen valotehokkuus (min) (lm/W)
85
Valaisimen valotehokkuus (max) (lm/W)
85
Järjestelmän enimmäisteho (W)
33
Valaisimen tehokkuus (lm/W)
85
Tehokerroin
0,90
Kokonaisharmoninen särö (THD) (%)
10
Kokonaisharmoninen särö (THD)
10
Himmennys ja ohjaus
Himmennettävä
Ei
Himmennys 0-10 V
Ei
Himmennys 1-10 V
Ei
Himmennys DALI
Ei
Himmennys DALI-2
Ei
Himmennys DMX
Ei
Himmennys DSI
Ei
Himmennys LineSwitch
Ei
Himmennys valmistajakohtainen
Ei
Himmennys verkkovirtamodulaatio
Ei
Himmennys nousevan reunan ohjaus
Ei
Himmennys laskevan reunan ohjaus
Ei
Himmennys ohjelmoitavissa
Ei
Himmennys potentiometri
Ei
Himmennys RF
Ei
Himmennys Sine Wave Reduction
Ei
Himmennys Zigbee
Ei
Painonappihimmennys
Ei
Ilman himmennystoimintoa
Kyllä
Sisältää läsnäolotunnistimen
Ei
Sisältää liiketunnistimen
Ei
Vakiovalovirta-ohjaus (CLO)
Ei
Bluetooth -ohjattava
Ei
Yhteensopiva Casambi-järjestelmän kanssa
Ei
Apple HomeKit -yhteensopiva
Ei
Google Assistant -yhteensopiva
Ei
Amazon Alexa -yhteensopiva
Ei
IFTTT-tuki
Ei
Valotekniset tiedot
Valonjako
Heijastin
Valon jakautuminen (symmetrinen/epäsymmetrinen)
Symmetrinen
Avauskulma (määritelty alue)
Leveä säde 40-80°
Värin konsistenssi (MacAdamin ellipsi)
SDCM3
Valon suunta (suora/epäsuora)
Suora
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)
2800
Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)
2800
Valon väri (alphanumeric)
Valkoinen
Valaisimen mitoitettu valovirta (lm)
2800
Värilämpötila (min) (K)
3000
Värilämpötila (max) (K)
3000
Välkyntä-arvo Pst LM
1
Stroboskooppi-ilmiön mitta-arvo SVM
0,40
Fotobiologinen turvallisuus EN 62471
RG0
Häikäisyarvo (UGR)
19
Säädettävä värilämpötila
Ei
Säädettävä valovirta (lumen)
ei
Säädettävä valonjako
ei
Elinikä ja suorituskyky
Valaisimen elinikä L70B50 Ta=25 °C (h)
100000
Valaisimen elinikä L80B50 Ta=25 °C (h)
65000
Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
90
Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
85
Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)
5
Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)
5
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)
0
Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)
25
Mitat
Leveys (mm)
98
Korkeus/syvyys (mm)
50
Pituus (mm)
1223
