Compact Tilt IP44 7W/830 36D DIM WH

Compact Tilt Alasvalo 7W 3000K 600lm Avauskulma 36°; Him nousevan reunan ohjaus; Him laskevan reunan ohjaus; IP44; IK02; SL II; L70B50 90000h; LED kiinteä; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 3x1.5mm²; Kotelo al; Väri val; Suojus Läpinäkyvä muovi; C16 maks. 200

Suunnattava Compact Tilt on erinomainen alasvalo asuinrakennusten ja julkisten tilojen yleisvalaistukseen. Suunnattava valaisin soveltuu niin yleisvalaistuksen luomiseen kuin yksityiskohtien korostamiseen. Himmennettävyys tuo lisää mahdollisuuksia tilan tunnelmalliseen valaistukseen. Käyttökohteita ovat hotellit, ravintolat, aulat ja kosteat tilat. Voit valita kolmesta eri runkoväristä ja kahdesta värilämpötilasta tilaasi sopivat mallit. Compact Tilt Dim -versiot voidaan asentaa suoraan eristeeseen. 5 W mallit voi uppoasentaa 22 mm koolauksiin.

Koodi

4107649

Three year extended warranty
Expert airam 247 support
Fast and reliable delivery

Lisää suosikkeihin

Tuotteen yleiskuvaus

Runko painevalettua alumiinia, kupu akryylia.

Valkoinen pulverimaalaus, RAL 9010, musta pulverimaalaus, RAL 9005 sekä satiini nikkeli.

Suojausluokka II.

Uppoasennus kattoon. Upotusaukko 5 W malleissa Ø 68–70 mm ja 7 W malleissa Ø 75–80 mm.

Soveltuu ketjutettavaksi maks. 3 x 1,5 mm2, Dali-2-mallit 5 x 2,5 mm2.

Asennuskorkeus 2–6 metriä.

Avauskulma on 36 astetta.

Värilämpötilat 3000 K ja 4000 K.

MacAdam 3 SDCM.

IP20/IP44.

IK02.

Kiinteä led 5 W / 400 lm, 7 W / 600 lm.

Himmennys: nousevan ja laskevan reunan ohjaus, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi.

Käyttöympäristön lämpötila 0 … 25 °C.

Hyötyelinikä L70 90 000 h (Ta25°C).

Hyötyelinikä L80 60 000 h (Ta25°C).

Tekniset yksityiskohdat

Koodit ja nimet

Airam-koodi

A1CODE

GTIN

6435200245656

Yleisnimi

Alasvalo

Tuotesarja

Compact Tilt

Tekninen nimi

IP44 7W/830 36D DIM ACC WH

Asennus

Soveltuu uppoasennukseen

Kyllä

Soveltuu pinta-asennukseen

Seinäasennus

Soveltuu ripustettavaksi

Kattoasennus

Kyllä

Soveltuu orsiasennukseen

Soveltuu maa-/lattia-asennukseen

Soveltuu kosketinkiskoasennukseen

Soveltuu kiinnikeasennukseen

Soveltuu matalajännite kaapelijärjestelmiin

Kotelointiluokka (IP), takasivu

IP20

Kotelointiluokka (IP), edestä

IP44

Hätätoimintojen valvontajärjestelmä

Ei ole

Kaapelointitapa

Soveltuu läpijohdotukseen

Napojen lukumäärä

Johtimen poikkipinta-ala (mm²)

1,50

Liitettävien johtimien poikkipinta-ala (min) (mm²)

0,75

Liitettävien johtimien poikkipinta-ala (max) (mm²)

1,50

Kytkentätapa

Pistokepuristin / jousiliitin

Enimmäismäärä valaisimia, johdonsuojakatkaisija B16

100

Enimmäismäärä valaisimia, johdonsuojakatkaisija C16

200

Soveltuu päätetyöskentelyyn

Rakenne

Suunnattavuus

Kääntyvä

Valonlähteen tyyppi

LED, kiinteä

Sisältää valonlähteen

Kyllä

Lamppujen/moduulien lukumäärä

Lampunpidin

Muu

Kotelon/suojuksen materiaali

Alumiini

Pinnan suojaus

Pinnoitettu jauhemaalauksella

Rungon väri

Valkoinen

Suojuksen materiaali

Läpinäkyvä muovi

Harjattu pinta

Sisältää ohjauslaitteen

Kyllä

Vaihdettava liitäntälaite

Kyllä

Heijastin

Korkeakiiltoinen

Heijastimen väri

Hopea

Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)

Sisältää 2019/2020/EU:n mukaisia tuotteita

Kyllä

Varavoimajärjestelmä

Ei ole

Integroitu varateholähde

Himmennys ja ohjaus

Sisältää liiketunnistimen

Sisältää läsnäolotunnistimen

Himmennettävä

Kyllä

Himmennys 0-10 V

Himmennys 1-10 V

Himmennys DALI-2

Himmennys DALI

Himmennys DMX

Himmennys DSI

Himmennys potentiometri

Himmennys LineSwitch

Himmennys valmistajakohtainen

Himmennys verkkovirtamodulaatio

Himmennys nousevan reunan ohjaus

Kyllä

Himmennys laskevan reunan ohjaus

Kyllä

Himmennys ohjelmoitavissa

Himmennys RF

Himmennys Sine Wave Reduction

Himmennys Zigbee

Painonappihimmennys

Ilman himmennystoimintoa

Vakiovalovirta-ohjaus (CLO)

IFTTT-tuki

Apple HomeKit -yhteensopiva

Bluetooth -ohjattava

Google Assistant -yhteensopiva

Yhteensopiva Casambi-järjestelmän kanssa

Amazon Alexa -yhteensopiva

Sähkötekniset tiedot

Jännitetyyppi

Nimellisjännitealue (min) (V)

220

Nimellisjännitealue (max) (V)

240

Nimellisvirta (min) (mA)

332

Nimellisvirta (max) (mA)

367

Liitäntälaitteen tyyppi

Vakiovirtaohjattu LED- liitäntälaite

Kokonaisharmoninen särö (THD) (%)

Kokonaisharmoninen särö (THD)

Soveltuu lampputeholle (min) (W)

Soveltuu lampputeholle (max) (W)

Järjestelmän enimmäisteho (W)

Valaisimen valotehokkuus (min) (lm/W)

Valaisimen valotehokkuus (max) (lm/W)

Tehokerroin

0,90

Valaisimen tehokkuus (lm/W)

Valotekniset tiedot

Valonjako

Heijastin

Valon jakautuminen (symmetrinen/epäsymmetrinen)

Symmetrinen

Avauskulma (määritelty alue)

Keskileveä säde 20-40°

Valon suunta (suora/epäsuora)

Suora

Valon väri (alphanumeric)

Valkoinen

Värilämpötila (min) (K)

3000

Värilämpötila (max) (K)

3000

Säädettävä värilämpötila

Valovirta (min) (lm)

600

Valovirta (max) (lm)

600

Valaisimen mitoitettu valovirta (lm)

600

Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)

600

Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)

600

Säädettävä valovirta (lumen)

Välkyntä-arvo Pst LM

Säädettävä valonjako

Stroboskooppi-ilmiön mitta-arvo SVM

0,40

Fotobiologinen turvallisuus EN 62471

RG0

Värin konsistenssi (MacAdamin ellipsi)

SDCM3

Häikäisyarvo (UGR)

Elinikä ja suorituskyky

Valaisimen elinikä L70B50 Ta=25 °C (h)

90000

Valaisimen elinikä L80B50 Ta=25 °C (h)

60000

Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)

Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)

Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)

Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)

Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)

Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)

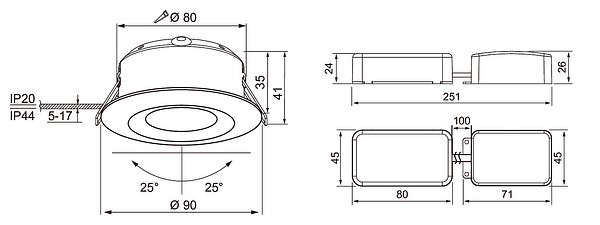

Mitat

Pituus (mm)

Leveys (mm)

Korkeus/syvyys (mm)

Ulkohalkaisija (mm)

Upotuspituus (mm)

Upotusleveys (mm)

Upotusleveys (min) (mm)

Upotusleveys (max) (mm)

Rakenteellinen upotussyvyys (mm)

Asennuskorkeus (min) (mm)

2000

Asennuskorkeus (max) (mm)

6000

Upotushalkaisija (min) (mm)

Upotushalkaisija (max) (mm)

Lataukset

Ladattavat tuotetiedot

Tuotekortti

LDT-tiedosto (8.27 kB)

Asennusohje (285.29 kB)

ULD-tiedosto (38.00 kB)

Maintenance_and_recycling.pdf (815.53 kB)

himmenninsuositukset.pdf (137.84 kB)

Galleria

Tuoteversiot

Nimi	Koodi	Sisältää valonlähteen	Valaisimen mitoitettu valovirta (lm)	Värilämpötila (min) (K)	Rungon väri	Kotelointiluokka (IP)	Ulkohalkaisija (mm)	Pituus (mm)	Leveys (mm)	Korkeus/syvyys (mm)
Compact Tilt IP44 5W/830 36D DIM WH	4107625	Kyllä	400	3000	Valkoinen	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D DIM WH	4107640	Kyllä	400	4000	Valkoinen	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D DIM WH	4107649	Kyllä	600	3000	Valkoinen	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D DIM WH	4107651	Kyllä	600	4000	Valkoinen	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D DIM BK	4146695	Kyllä	400	3000	Musta	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D DIM BK	4146696	Kyllä	400	4000	Musta	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D DIM BK	4146697	Kyllä	600	3000	Musta	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D DIM BK	4146698	Kyllä	600	4000	Musta	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D DIM SA	4126272	Kyllä	400	3000	Nikkeli	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D DIM SA	4126273	Kyllä	400	4000	Nikkeli	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D DIM SA	4126274	Kyllä	600	3000	Nikkeli	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D DIM SA	4126275	Kyllä	600	4000	Nikkeli	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D DA2 WH	a1codc-dali	Kyllä	400	3000	Valkoinen	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D DA2 WH	a1codd-dali	Kyllä	400	4000	Valkoinen	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D DA2 WH	a1code-dali	Kyllä	600	3000	Valkoinen	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D DA2 WH	a1codf-dali	Kyllä	600	4000	Valkoinen	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D DA2 BK	a1codm-dali	Kyllä	400	3000	Musta	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D DA2 BK	a1codn-dali	Kyllä	400	4000	Musta	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D DA2 BK	a1codo-dali	Kyllä	600	3000	Musta	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D DA2 BK	a1codp-dali	Kyllä	600	4000	Musta	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D DA2 SA	a1codg-dali	Kyllä	400	3000	Nikkeli	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D DA2 SA	a1codh-dali	Kyllä	400	4000	Nikkeli	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D DA2 SA	a1codi-dali	Kyllä	600	3000	Nikkeli	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D DA2 SA	a1codj-dali	Kyllä	600	4000	Nikkeli	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D CA WH	a1codc-ca	Kyllä	400	3000	Valkoinen	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D CA WH	a1codd-ca	Kyllä	400	4000	Valkoinen	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D CA WH	a1code-ca	Kyllä	600	3000	Valkoinen	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D CA WH	a1codf-ca	Kyllä	600	4000	Valkoinen	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D CA BK	a1codm-ca	Kyllä	400	3000	Musta	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D CA BK	a1codn-ca	Kyllä	400	4000	Musta	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D CA BK	a1codo-ca	Kyllä	600	3000	Musta	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D CA BK	a1codp-ca	Kyllä	600	4000	Musta	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/830 36D CA SA	a1codg-ca	Kyllä	400	3000	Nikkeli	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 5W/840 36D CA SA	a1codh-ca	Kyllä	400	4000	Nikkeli	IP44	80	80	80	39	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/830 36D CA SA	a1codi-ca	Kyllä	600	3000	Nikkeli	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Compact Tilt IP44 7W/840 36D CA SA	a1codj-ca	Kyllä	600	4000	Nikkeli	IP44	90	90	90	40	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
