Plata IP20 40W/830 PSMP WH

Kotisivu
Plata IP20 40W/830 PSMP WH

Plata Moduulivalaisin 40W 3000K 4100lm Ei him; IP20; IK02; SL II; L70B50 100000h; LED kiinteä; Sisältää lampun; CRI>80; SDCM3; Soveltuu läpijohdotukseen; 5x2.5mm²; Kotelo al; Väri val; Suojus Strukturoitu muovi; C16 maks. 52

Plata on matalarakenteinen moduulivalaisin. Käyttökohteita ovat toimistot, käytävät, aulatilat, koulut ja muut julkiset tilat. Mikroprismakuvuilla varustetut häikäisemättömät mallit sopivat erinomaisesti luokkahuoneisiin ja päätetyöskentelyyn. Valaisin sopii erityisen hyvin toimistoihin ja julkisiin tiloihin, joissa se voidaan upottaa alakattojärjestelmiin. Se voidaan myös ripustaa vaijerilla tai erillisellä kehyksellä kattopintaan. Ohjausvaihtoehtoina ovat on/off, Dali-2, painonappi ja Casambi.

Koodi

4146814

Three year extended warranty
Expert airam 247 support
Fast and reliable delivery

Lisää suosikkeihin

Tuotteen yleiskuvaus

Runko alumiinia, valonohjauslevy akryylia, kupu polystyreenia.

Valkoinen, RAL 9003.

Suojausluokka II.

Asennus T-listakattoon. Lisätarvikkeilla ripustusasennus, pinta-asennus sekä uppoasennus. Asennussarjat myös piilolistakattoihin.

Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.

Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.

MacAdam 3 SDCM.

IP20.

On/off: 26–57 W. 2800–5600 lm.

Dali-2 ja Casambi: 27–54 W. 2800–5300 lm.

On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi-ohjaus.

Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.

Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl.

Käyttöympäristön lämpötila 0 … 25 °C.

Hyötyelinikä L70 100 000 h (Ta25°C).

Hyötyelinikä L80 60 000 h (Ta25°C).

Virtalähteiden elinikä 100 000 h.

Lisätarvikkeina pinta-asennuskehys (4289994), ripustussarja (4289995), piilolistakannakesarja PLK15 (4209537), asymmetrinen piilolistakannakesarja PLK (4245342) ja ripustusvaijerisarja (4146993). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).

WH = valkoinen, DA2 = Dali-2, CA = Casambi, PS = polystyreeni, O = opaali, MP = mikroprisma

Projektikohtaisesti saatavilla räätälöidyt valovirrat, määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.

Tekniset yksityiskohdat

Koodit ja nimet

Airam-koodi

A1UPAS

GTIN

6435200294234

Yleisnimi

Moduulivalaisin

Tuotesarja

Plata

Tekninen nimi

IP20 40W/830 PSMP WH

Asennus

Soveltuu ripustettavaksi

Kyllä

Seinäasennus

Kattoasennus

Kyllä

Soveltuu uppoasennukseen

Kyllä

Soveltuu pinta-asennukseen

Kyllä

Soveltuu jonoasennukseen

Soveltuu kiinnikeasennukseen

Soveltuu päätetyöskentelyyn

Kyllä

Kotelointiluokka (IP), takasivu

IP20

Kotelointiluokka (IP), edestä

Muu

Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB)

Enimmäismäärä valaisimia, johdonsuojakatkaisija B16

Enimmäismäärä valaisimia, johdonsuojakatkaisija C16

Soveltuu turvavalaistukseen

Hätätoimintojen valvontajärjestelmä

Ei ole

Kaapelointitapa

Soveltuu läpijohdotukseen

Napojen lukumäärä

Johtimen poikkipinta-ala (mm²)

2,50

Kytkentätapa

Pistokepuristin / jousiliitin

Liitettävien johtimien poikkipinta-ala (min) (mm²)

1,50

Liitettävien johtimien poikkipinta-ala (max) (mm²)

2,50

Rakenne

Sisältää asennustarvikkeet

Kyllä

Valonlähteen tyyppi

LED, kiinteä

Sisältää valonlähteen

Kyllä

Lamppujen/moduulien lukumäärä

Lampunpidin

Muu

Kotelon/suojuksen materiaali

Alumiini

Kotelon pintakäsittely

Pinnoitettu jauhemaalauksella

Rungon väri

Valkoinen

Suojuksen materiaali

Strukturoitu muovi

Häikäisysuojan tyyppi

Ei ole

Sisältää ohjauslaitteen

Kyllä

Vaihdettava liitäntälaite

Kyllä

Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015)

Sisältää 2019/2020/EU:n mukaisia tuotteita

Kyllä

Varavoimajärjestelmä

Ei ole

Integroitu varateholähde

Tuuletusaukot

Sähkötekniset tiedot

Jännitetyyppi

Nimellisjännitealue (min) (V)

220

Nimellisjännitealue (max) (V)

240

Nimellisvirta (min) (mA)

1100

Nimellisvirta (max) (mA)

1100

Liitäntälaitteen tyyppi

Vakiovirtaohjattu LED- liitäntälaite

Soveltuu lampputeholle (min) (W)

Soveltuu lampputeholle (max) (W)

Valaisimen valotehokkuus (min) (lm/W)

103

Valaisimen valotehokkuus (max) (lm/W)

103

Järjestelmän enimmäisteho (W)

Valaisimen tehokkuus (lm/W)

103

Tehokerroin

0,90

Kokonaisharmoninen särö (THD) (%)

Kokonaisharmoninen särö (THD)

Himmennys ja ohjaus

Himmennettävä

Himmennys 0-10 V

Himmennys 1-10 V

Himmennys DALI

Himmennys DALI-2

Himmennys DMX

Himmennys DSI

Himmennys LineSwitch

Himmennys valmistajakohtainen

Himmennys verkkovirtamodulaatio

Himmennys nousevan reunan ohjaus

Himmennys laskevan reunan ohjaus

Himmennys ohjelmoitavissa

Himmennys potentiometri

Himmennys RF

Himmennys Sine Wave Reduction

Himmennys Zigbee

Painonappihimmennys

Ilman himmennystoimintoa

Kyllä

Sisältää läsnäolotunnistimen

Sisältää liiketunnistimen

Vakiovalovirta-ohjaus (CLO)

Bluetooth -ohjattava

Yhteensopiva Casambi-järjestelmän kanssa

Apple HomeKit -yhteensopiva

Google Assistant -yhteensopiva

Amazon Alexa -yhteensopiva

IFTTT-tuki

Valotekniset tiedot

Valonjako

Hajottava linssi/optiikka/paneeli

Valon jakautuminen (symmetrinen/epäsymmetrinen)

Symmetrinen

Avauskulma (määritelty alue)

Avoin säde

Värin konsistenssi (MacAdamin ellipsi)

SDCM3

Valon suunta (suora/epäsuora)

Suora

Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm)

4100

Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm)

4100

Valon väri (alphanumeric)

Valkoinen

Valaisimen mitoitettu valovirta (lm)

4100

Värilämpötila (min) (K)

3000

Värilämpötila (max) (K)

3000

Välkyntä-arvo Pst LM

Stroboskooppi-ilmiön mitta-arvo SVM

0,40

Fotobiologinen turvallisuus EN 62471

RG0

Häikäisyarvo (UGR)

Säädettävä värilämpötila

Säädettävä valovirta (lumen)

Säädettävä valonjako

Elinikä ja suorituskyky

Valaisimen elinikä L70B50 Ta=25 °C (h)

100000

Valaisimen elinikä L80B50 Ta=25 °C (h)

60000

Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)

Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)

Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%)

Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%)

Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C)

Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C)

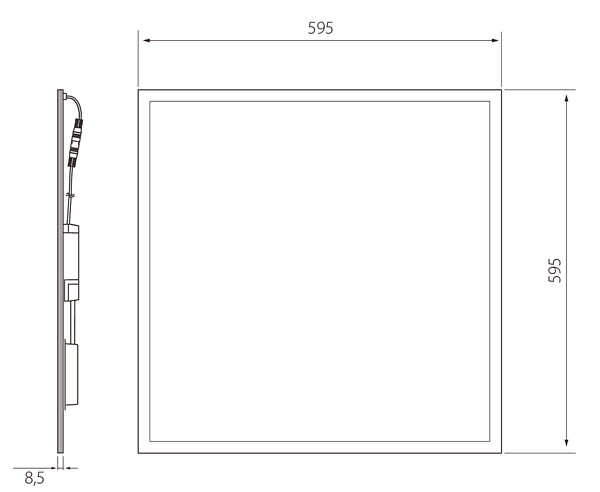

Mitat

Leveys (mm)

595

Korkeus/syvyys (mm)

8,50

Pituus (mm)

595

Upotuspituus (mm)

600

Upotusleveys (mm)

600

Rakenteellinen upotussyvyys (mm)

Lisävarusteet

Peitelevy 600*600 R400

Peitelevy 600*600 R500


Plata PLK15 Piilolistakannakesarja

Plata Vaijeriripustussarja

Plata Pinta-asennuskehys WH

Plata PLK Asymm piilolistakannakes.

Yleisuppoasennuskehys 600X600

Plano / Plata Pinta-asennuskehys WH

Plano / Plata Pinta-asennuskehys BK

Plano / Plata Pinta-asennuskehys GR

Plata Pro / Plano ripustusvaijerisarja

Tuoteversiot

Nimi	Koodi	Sisältää valonlähteen	Valaisimen mitoitettu valovirta (lm)	Värilämpötila (min) (K)	Rungon väri	Kotelointiluokka (IP)	Pituus (mm)	Leveys (mm)	Korkeus/syvyys (mm)
Plata IP20 26W/830 PSO WH	4146630	Kyllä	2800	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/840 PSO WH	4146631	Kyllä	2800	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/830 PSO WH	4146632	Kyllä	3600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/840 PSO WH	4146633	Kyllä	3600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 40W/830 PSO WH	4146812	Kyllä	4100	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 40W/840 PSO WH	4146813	Kyllä	4100	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/830 PSO WH	4146634	Kyllä	4600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/840 PSO WH	4146635	Kyllä	4600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 57W/830 PSO WH	4146636	Kyllä	5600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 57W/840 PSO WH	4146637	Kyllä	5600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/830 PSMP WH	4146638	Kyllä	2800	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/840 PSMP WH	4146639	Kyllä	2800	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/830 PSMP WH	4146640	Kyllä	3600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/840 PSMP WH	4146641	Kyllä	3600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 40W/830 PSMP WH	4146814	Kyllä	4100	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 40W/840 PSMP WH	4146815	Kyllä	4100	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/830 PSMP WH	4146642	Kyllä	4600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/840 PSMP WH	4146643	Kyllä	4600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 57W/830 PSMP WH	4146644	Kyllä	5600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 57W/840 PSMP WH	4146645	Kyllä	5600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 27W/830 DA2 PSO WH	4146646	Kyllä	2800	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 27W/840 DA2 PSO WH	4146647	Kyllä	2800	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 34W/830 DA2 PSO WH	4146648	Kyllä	3600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 34W/840 DA2 PSO WH	4146649	Kyllä	3600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 41W/830 DA2 PSO WH	4146805	Kyllä	4100	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 41W/840 DA2 PSO WH	4146806	Kyllä	4100	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 46W/830 DA2 PSO WH	4146650	Kyllä	4600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 46W/840 DA2 PSO WH	4146651	Kyllä	4600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 54W/830 DA2 PSO WH	4146652	Kyllä	5300	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 54W/840 DA2 PSO WH	4146653	Kyllä	5300	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 27W/830 DA2 PSMP WH	4146654	Kyllä	2800	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 27W/840 DA2 PSMP WH	4146655	Kyllä	2800	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 34W/830 DA2 PSMP WH	4146656	Kyllä	3600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 34W/840 DA2 PSMP WH	4146657	Kyllä	3600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 41W/830 DA2 PSMP WH	4146807	Kyllä	4100	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 41W/840 DA2 PSMP WH	4146808	Kyllä	4100	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 46W/830 DA2 PSMP WH	4146658	Kyllä	4600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 46W/840 DA2 PSMP WH	4146659	Kyllä	4600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 54W/830 DA2 PSMP WH	4146660	Kyllä	5300	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 54W/840 DA2 PSMP WH	4146661	Kyllä	5300	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/830 CA PSO WH	a1upaa-ca	Kyllä	2800	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/840 CA PSO WH	a1upab-ca	Kyllä	2800	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/830 CA PSO WH	a1upac-ca	Kyllä	3600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/840 CA PSO WH	a1upad-ca	Kyllä	3600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/830 CA PSO WH	a1upae-ca	Kyllä	4600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/840 CA PSO WH	a1upaf-ca	Kyllä	4600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 53W/830 CA PSO WH	a1upag-ca	Kyllä	5300	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 53W/840 CA PSO WH	a1upah-ca	Kyllä	5300	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/830 CA PSMP WH	a1upai-ca	Kyllä	2800	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 26W/840 CA PSMP WH	a1upaj-ca	Kyllä	2800	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/830 CA PSMP WH	a1upak-ca	Kyllä	3600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/840 CA PSMP WH	a1upal-ca	Kyllä	3600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/830 CA PSMP WH	a1upam-ca	Kyllä	4600	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 45W/840 CA PSMP WH	a1upan-ca	Kyllä	4600	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 53W/830 CA PSMP WH	a1upao-ca	Kyllä	5300	3000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 53W/840 CA PSMP WH	a1upap-ca	Kyllä	5300	4000	Valkoinen	IP20	595	595	8,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 30W/830 PCO WH	4209517	Kyllä	3150	3000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 40W/830 PCMP WH	4209525	Kyllä	4110	3000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 43W/830 PCMP WH	4222765	Kyllä	4800	3000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 30W/830 DA2 PCO WH	4209519	Kyllä	3150	3000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 30W/840 DA2 PCO WH	4209520	Kyllä	3190	4000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 33W/830 DA2 PCMP WH	4209523	Kyllä	3300	3000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
Plata IP20 43W/830 DA2 PCMP WH	4222767	Kyllä	4800	3000	Valkoinen	IP20	595	595	10,50	Valaistuksen pikalaskuri Lisää suosikkeihin Lisätiedot
