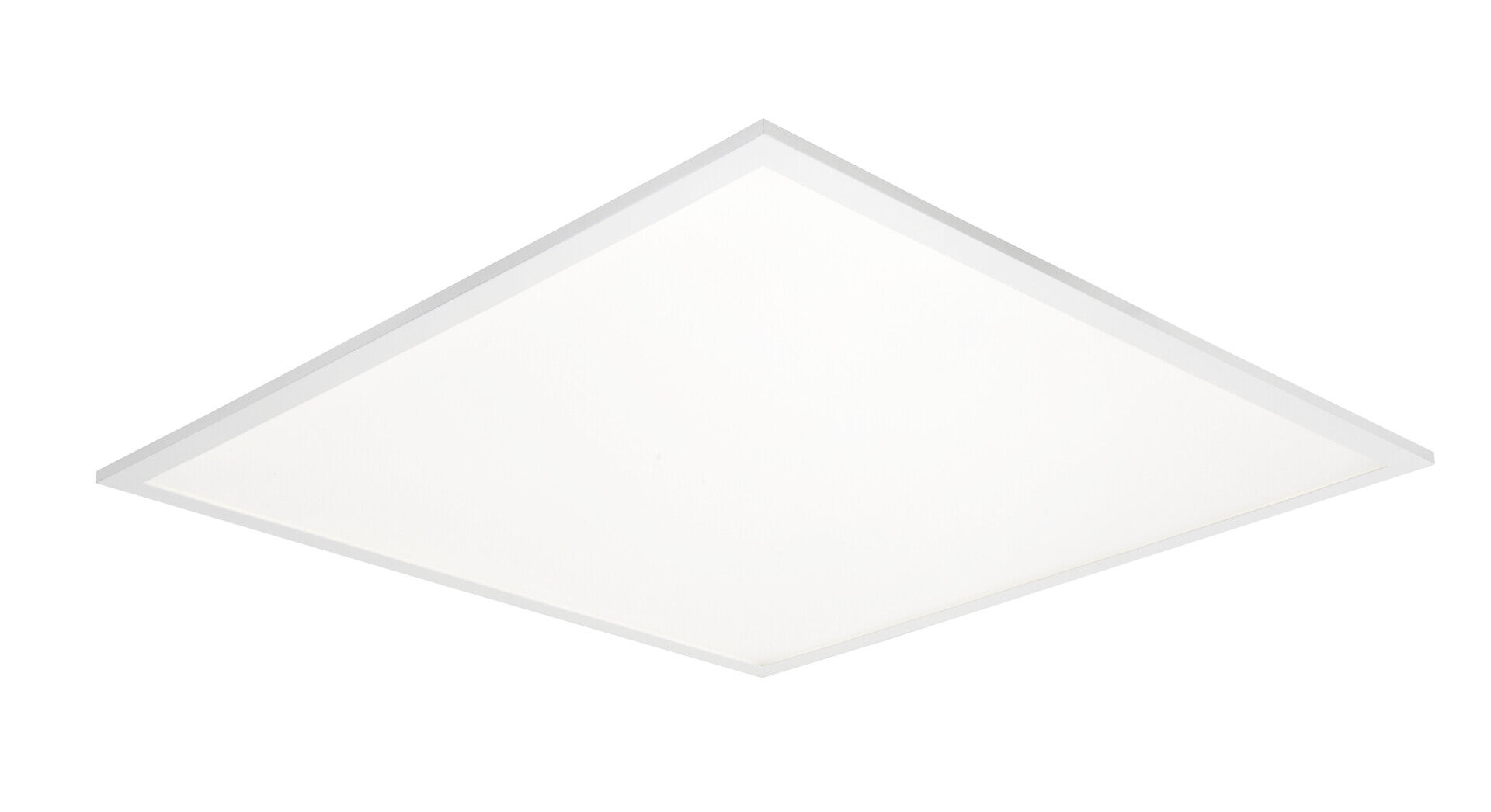

Plano Pro IP44 35W/930 PSMP DA2 WH

Plano Pro Modularmatur 35W 3000K 4500lm Dim DALI-2; Dim programmerbar; Dim med tryckknapp; IP44; IK02; SK II; L70B50 100000h; LED ej utbytbar; Med ljuskälla; CRI>90; SDCM3; Lämplig för genomgående ledning; 5x2.5mm²; Kapsling al; Färg vit; Kupa Plast, strukturerad; C16 max. 80

​Plano Pro är en ny energieffektiv och mycket mångsidig moduluppbyggd armatur med nästan obegränsade användningsområden. Armaturens utmärkta färgåtergivningsindex, UGR-värde (<19) och IP44-klassificering gör Plano Pro till ett säkert val för de flesta objekt. Tack vare sin energieffektivitet är Plano Pro perfekt lämpad för offentliga utrymmen som korridorer, entréhallar och kontorslandskap. Det låga UGR-värdet gör att armaturen kan användas i skolor och förskolor och i lokaler som är avsedda för terminalarbete. Tack vare IP44-klassificeringen på undersidan kan du installera armaturen även i dammiga och fuktiga utrymmen. Till armaturen finns monteringstillbehör som täckplåtar för den runda ljusöppningen och tillbehör för ytmontage och infällt montage. Armaturen finns även i en Tunable White-version.

Kod

4146847

E-nr

7022901

  • Three year extended warranty
  • Expert airam 247 support
  • Fast and reliable delivery
Lägg till i favoriter Lägg till i favoriter

Produktöversikt

Ram av aluminium, stomme av stål, kupa av polystyrene och linser av akryl.

Vit, RAL 9016.

Armaturens skyddsklass III.

Förkopplingsdonets skyddsklass II.

Montering i undertak med T-profil, infälld montering eller ytmontering med tillbehör.

Lämplig för vidarekoppling: on/off och Dali-2 max 5 x 2,5 mm2, Casambi och ActiveAhead 3 x 2,5 mm2, Dim 3 x 1,5 mm2.

Färgtemperaturer 3000 K, 4000 K och Tunable White 2700–6000 K. CRI > 90 / Ra > 90.

MacAdam 3 SDCM.

IP44. ActiveAhead-modeller IP20.

IK02.

On/off: 27 W 3500 lm / 35 W 4500 lm.

Dim: 31 W 4000 lm.

Dali-2, Casambi och ActiveAhead: 27 W 3500 lm / 35 W 4500 lm / 45 W 5800 lm.

Dali DT8 35 W 4300 lm.

Casambi TW 35 W 4300 lm.

On/off, Dim (bakkantsstyrning), Dali-2 med tryckknapps (230V) och CLO-funktioner, Casambi (Bluetooth mesh), ActiveAhead (självlärande trådlös ljusstyrning) och TW med Dali DT8- eller Casambi-styrning.

On/off och Casambi-serierna finns även med 3-meters Europlug-kabel H03VVH2-F 2 x 0,75 mm2.

Dali-2-certifierade styrenheter rekommenderas.

Maximalt antal led driftdon som ska anslutas till en tryckknapps är 60. Längden på kabeln mellan strömbrytaren och armaturen är max. 10 meter.

Omgivningstemperatur 0 … 25 °C.

Livslängd L70B50 100 000 h (Ta25°C).

Livslängd L80B10 80 000 h (Ta25°C).

Livslängd L90B10 50 000 h (Ta25°C).

Strömkällans livslängd 100 000 h.

Tillbehören inkluderar tre ytmonteringsram: vit (4146973), svart (A2PLKI) och grå (A2PLKJ). Takmonteringsram 600 x 600 (4297811), och Monteringssats för dolda listtak (4146933). Finns också täckplattor 600*600 R400 (A2PLZC) och 600*600 R500 (A2PLZA). Ljusflödet från armaturen minskar med ungefär 30% med täckplattor (R500) och med ungefär 50% (R400).

WH = vit, DA2 = Dali-2, CA = Casambi, AA = ActiveAhead, PSMP = mikroprisma av polystyren, DIM = fasdimning, TW = Tunable White.

Går att få med måttillverkade anslutningskablar och mångsidiga snabbanslutningskablar efter projektets behov.

Tekniska detaljer

Kod och namn
E-nr
7022901
Airam kod
A2PRAC-DALI
GTIN
6435200295828
Generiskt namn
Modularmatur
Produktlinje
Plano Pro
Tekniskt namn
IP44 35W/930 PSMP DA2 WH
Montering
Lämplig för väggmontering
Nej
Lämplig för pendelupphängning
Nej
Lämplig för takmontering
Ja
Lämplig för inbyggnad/infällnad
Ja
Lämplig för utanpåliggande montage
Ja
Lämplig för rampmontage
Nej
Anpassad för bildskärmsarbete (EN 12464-1)
Ja
Skyddsklass (IP) baksida
IP20
Skyddsklass (IP) framsida
IP44
Max. antal armaturer per automatsäkring C10 (MCB)
48
Max. antal armaturer per kretsbrytare B16
47
Max. antal armaturer per kretsbrytare C16
80
Lämplig för nödbelysning
Nej
Nöddriftsövervakningssystem
Ingen
Typ av kabeldragning
Lämplig för genomgående ledning
Antal poler
5
Ledararea (mm²)
2,50
Typ anslutning
Insticksklämma (snabbklämma)
Anslutningsbar ledararea (min) (mm²)
1,50
Anslutningsbar ledararea (max) (mm²)
2,50
Konstruktion
Ljuskälla
LED ej utbytbar
Med ljuskälla
Ja
Lämplig för antal ljuskällor
1
Lamphållare/sockel
Övrigt
Material hus/kapsling/stomme
Aluminium
Ytskydd hus/kapsling/stomme
Pulverlackerad
Färg hus/kapsling/stomme
Vit
Material kupa/kåpa
Plast, strukturerad
Rasterutförande
Ingen
Drivdon ingår
Ja
Utbytbart drivdon
Ja
Energieffektivitetsklass ljuskälla (EU 2019/2015)
D
Innehåller produkt enligt 2019/2020/EU
Ja
Nöddriftförsörjningssystem
Ingen
Integrerad nödströmförsörjning
Nej
Med lufthål
Nej
Teknisk data
Spänningstyp
AC
Märkspänning från (V)
220
Märkspänning till (V)
240
Märkström (min) (mA)
900
Märkström (max) (mA)
900
Drivdon
LED-drivdon konstantström
Lämplig för lampeffekt (min) (W)
35
Lämplig för lampeffekt (max) (W)
35
Ljusutbyte (min) (lm/W)
130
Ljusutbyte (max) (lm/W)
130
Max. systemeffekt (W)
35
Ljusutbyte (lm/W)
130
Effektfaktor
0,90
Distorsion (THD) (%)
10
Distorsion (THD)
10
Dimning och styrning
Dimningsbar
Ja
Dimning 0-10 V
Nej
Dimning 1-10 V
Nej
Dimning DALI
Ja
Dimning DALI-2
Ja
Dimning DMX
Nej
Dimning DSI
Nej
Dimning LineSwitch
Nej
Dimning tillverkarspecifik
Nej
Dimning nätspänningsmodulering
Nej
Dimning bakkant (phase cut-off)
Nej
Dimning framkant (phase cut-on)
Nej
Dimning programmerbar
Ja
Dimning potentiometer (integrerad)
Nej
Dimning RF
Nej
Dimming sinusvåg (Sine Wave Reduction)
Nej
Dimning Zigbee
Nej
Dimmer med tryckknapp
Ja
Dimmerfunktion saknas
Nej
Med närvaroindikator
Nej
Med rörelsesensor
Nej
Konstant ljusflöde (CLO)
Ja
Bluetoothstyrd
Nej
Kompatibel med Casambi
Nej
Kompatibel med Apple HomeKit
Nej
Kompatibel med Google Assistant
Nej
Kompatibel med Amazon Alexa
Nej
Med stöd för IFTTT
Nej

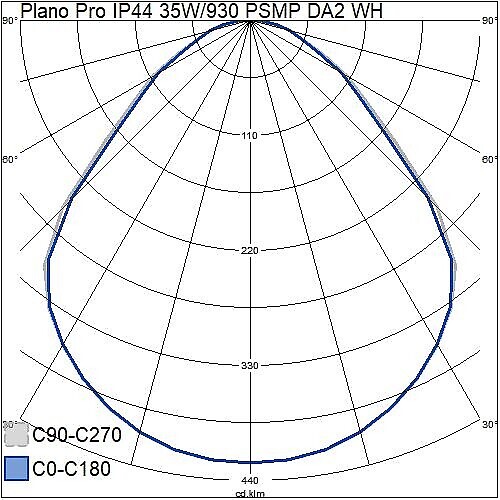

Fotometriska data
Ljusfördelare/spridare
Diffusorlins/-optik/-panel
Ljusfördelning
Symmetrisk
Spridningsvinkel
Öppen stråle
Färgbeständighet (McAdam ellipse)
SDCM3
Ljusuttag
Direkt
Nominellt ljusflöde (IEC 62722-2-1) (min) (lm)
4500
Nominellt ljusflöde (IEC 62722-2-1) (max) (lm)
4500
Ljusfärg
Vit
Armaturljusflöde (lm)
4500
Färgtemperatur (min) (K)
3000
Färgtemperatur (max) (K)
3000
Flimmervärde Pst LM
1
Stroboskopeffektvärde SVM
0,40
Fotobiologisk säkerhet (EN 62471)
RG0
Unified Glare Ratio (UGR)
19
Färg på ljus justerbar
Nej
Justering ljusflöde
Nej
Justerbar ljusfördelning
Nej
Livslängd och kapacitet
Nominell livslängd L70/B50 vid 25 °C (h)
100000
Nominell livstid L80/B50 vid 25 °C
80000
Bibehållet ljusflöde vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
90
Bibehållet ljusflöde vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
85
Bortfall vid genomsnittlig livslängd 35 000 tim (25 °C omgivning) (%)
5
Bortfall vid genomsnittlig livslängd 50 000 tim (25 °C omgivning) (%)
10
Nominell omgivande temperatur (IEC62722-2-1) (min) (°C)
0
Nominell omgivande temperatur (IEC62722-2-1) (max) (°C)
25
Mått
Bredd (mm)
595
Höjd/djup (mm)
32
Längd (mm)
595
Bygglängd (mm)
600
Inbyggnadsbredd (mm)
600
Inbyggnadshöjd/djup (mm)
80

Produktversioner

Namn E-nr Kod Med ljuskälla Armaturljusflöde (lm) Färgtemperatur (min) (K) Färg hus/kapsling/stomme Kapslingsklass (IP) Längd (mm) Bredd (mm) Höjd/djup (mm)
Plano Pro IP44 27W/930 PSMP WH 7024880 4146839 Ja 3500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/940 PSMP WH 7024471 4146840 Ja 3500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/930 PSMP WH 7024881 4146841 Ja 4500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/940 PSMP WH 7024472 4146842 Ja 4500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 31W/930 PSMP DIM WH 7024882 4146843 Ja 4000 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 31W/940 PSMP DIM WH 7024473 4146844 Ja 4000 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/930 PSMP DA2 WH 7022899 4146845 Ja 3500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/940 PSMP DA2 WH 7022900 4146846 Ja 3500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/930 PSMP DA2 WH 7022901 4146847 Ja 4500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/940 PSMP DA2 WH 7022902 4146848 Ja 4500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 45W/930 PSMP DA2 WH 7022903 4146849 Ja 5800 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 45W/940 PSMP DA2 WH 7022904 4146850 Ja 5800 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/TW PSMP DA2 WH 7022905 4146851 Ja 4300 2700 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/930 PSMP CA WH 7024883 a2praa-ca Ja 3500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/940 PSMP CA WH 7024474 a2prab-ca Ja 3500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/930 PSMP CA WH 7024884 a2prac-ca Ja 4500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/940 PSMP CA WH 7024475 4146852 Ja 4500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 45W/930 PSMP CA WH 7024885 a2prag-ca Ja 5800 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 45W/940 PSMP CA WH 7024476 4146853 Ja 5800 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/TW PSMP CA WH 7024477 4146854 Ja 4300 2700 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP20 35W/930 PSMP AA WH a2prac-aa Ja 4500 3000 Vit IP20 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP20 35W/940 PSMP AA WH a2prad-aa Ja 4500 4000 Vit IP20 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP20 45W/930 PSMP AA WH a2prag-aa Ja 5800 3000 Vit IP20 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP20 45W/940 PSMP AA WH a2prah-aa Ja 5800 4000 Vit IP20 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/930 PSMP EU WH 7022906 a2praa-eu Ja 3500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/940 PSMP EU WH 7022907 a2prab-eu Ja 3500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/930 PSMP EU WH 7022908 a2prac-eu Ja 4500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/940 PSMP EU WH 7022909 a2prad-eu Ja 4500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 31W/930 PSMP EU DIM 7022910 a2prae-eu Ja 4000 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 31W/940 PSMP EU DIM 7022911 a2praf-eu Ja 4000 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/930 PSMP CAEU WH 7022912 a2praa-caeu Ja 3500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 27W/940 PSMP CAEU WH 7022913 a2prab-caeu Ja 3500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/930 PSMP CAEU WH 7022914 a2prac-caeu Ja 4500 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 35W/940 PSMP CAEU WH 7022915 a2prad-caeu Ja 4500 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 45W/930 PSMP CAEU WH 7022916 a2prag-caeu Ja 5800 3000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
Plano Pro IP44 45W/940 PSMP CAEU WH 7022917 a2prah-caeu Ja 5800 4000 Vit IP44 595 595 32
Belysningsberäkning snabbt
Lägg till i favoriter
Ytterligare detaljer
